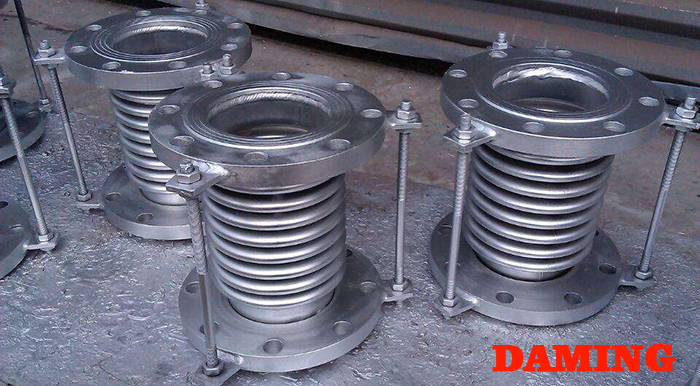

304不锈钢补偿器采用矩形截面，圆角波形，管道中单个膨胀节接受二维方向位移。由2个膨胀节构成的肘接管道可接受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸，应力应变要求用户可多波节选用。
1、用户依据管系热位移状况选定了适宜的304不锈钢补偿器之后，至少还得提供管内的传输介质，烟风道的计划压力，运转时的最高温度，烟风道横截面的形状尺寸（长、宽）所选用的波形（全高216mm、半高108mm）和波数（单个波纹单波数不超越6波），以便进行304不锈钢补偿器的结构计划和制造。
2、每波最大允许膨胀量：全高型△α=±24mm半高型△α=±12mm。
3、挡灰板：对风道或少尘的管道能够不采用，对多尘的烟道应采用档灰板。
4、为减少波纹管的波节数，应思索冷拉50%。
5、304不锈钢补偿器实用于截面面积小于4.6平方米以及烟风道形状尺寸中有一边小于1.5m但大于0.6mm的场所。标准全高型波纹304不锈钢补偿器实用于所有的烟风道。
