龙岗区304 和管件连接技术——卡压式连接篇

　　不锈钢行业的发展逐年上升，薄壁化的不锈钢更是为管业的发展有了新的突破。薄壁化的不锈钢为管道机械式连接有了希望，让不锈钢管道的压接成为可能。这既节省了不锈钢的材料使用量，也为不锈钢连接方式有了进一步的探究。从初始的焊接到机械式，从机械式再深入衍生出卡压式、压缩式等多种机械连接方式。龙岗区304薄壁不锈钢管的蓬勃发展造就新一轮的管业市场。生活用到工业用，从给排水到燃气运输，机械式连接接口连接牢固，美观大方,深受大家的喜爱。

　　目前不锈钢管道连接主要分为焊接式和卡压式。

　　卡压式连接-----是一种通过冷挤压手段实现管材与管件连接密封的方式，它是将预先套上密封圈的管材插入管件的承口，从外部对承口的连接段周向施压。压接时，承口的连接段连同插入的管材一起下凹变形后抱死锁紧，从而实现管材与管件的有效密封的连接方法。欧洲在上世纪60年代发明了挤压式连接技术。该项技术使不锈钢管的薄壁化得以实现，并于上世纪90年代引入中国，随后在国内成为主要的薄壁不锈钢连接方式。目前我国已制定一套完善的国标（GB/T19228薄壁不锈钢卡压式管件组件）。

　　历经40余年，发达国家率先规范的卡压式管件，在欧洲、亚洲、美洲等发达地区形成蓬勃发展之势，成为给水、燃气等薄壁不锈钢连接管材的主流产品，其主要原因为：（1）连接安全可靠：双挤压式管件连接强度高，抗振动。将连接部位一次性做“死”，避免了“活接头”松动的可能性，如房屋振动、水锤振动、管道共振、地震造成的管道连接松动，避免泄漏，减少了事故风险。（2）施工便利快捷：挤压式管件现场安装极为便利，小管安装时间仅为焊接管件或套丝管件的1/3左右，进而缩短工期，降低安装费用。

　　大铭是国内最早生产不锈钢管件的厂家之一，是一家全球专业的不锈钢管道系统制程商，拥有焊接、卡压、沟槽等多种连接管件，无论是焊接还是非焊接领域，均拥有行业领先的技术服务团队，大铭从创办以来，大大小小案例上千，在国内重大建筑管道领域的长期应用，积累了资深的技术方案，具有丰富的不锈钢管道连接工程项目安装经验，经过长期累积的经验，无论给排水、燃气、化工、船舶、直饮水等项目的应用均为客户提供了优异的解决方案，节省了客户管道使用综合成本，提升了运营效率，对卡压式连接与焊接有着深刻的认识。

　　薄壁不锈钢卡压式连接方式主要适用于公称直径小于等于100mm、壁厚为0.8～2.0mm的 连接工艺，焊接式连接方式理论上适用于任何规格管径的钢管，但因小管径焊接不便，市场逐步形成DN50以下以使用卡压连接为主，DN50以上使用焊接为主的连接方式(从安装效率上考虑，小管压接方便，安装效率高；其次，小管的焊接相对来讲效率低。大管压接的变形及密封相对较困难，一般需要三人协助方能进行，而大管的焊接较为容易；大管的压接式环形变形，必须分多步进行)。

　　卡压式连接施工工艺安装步骤：

　　1.配管下料——计算配管尺寸，根据安装的所需长度，在钢管上画上记号，采用角磨机对钢管进行切割，切割时必须采用不锈钢专用砂轮片，并保持切割端面尽量垂直，其切斜度在3mm以内。

　　2.清理毛刺——管材切断后应内外去毛刺，特别不允许有外翻毛刺，以避免在安装的过程中管材插入管件时割伤橡胶O型密封圈，造成压接后渗漏。

　　3.标记划线——确保钢管完全插入管件本体，必须在管端作插入长度标记划线，以保证插入长度，否则易引起管子插入不到位，导致管子脱落。

　　4.压接——将待压接的管材、件放入钳座上的钳模压接处，启动压接工具进行一次性压接。注意压接过程中不能摇晃，以免导致压接扭曲。

　    5.检查——压接完成之后，采用专用的量规对压接尺寸进行检验，当量规能顺利通过，表示压接合格。

　　对于不锈钢连接，大铭根据多年的经验，推荐小卡大焊，即小管径管路采用压接，一般用于DN50以下，对于DN50以上则采用焊接。

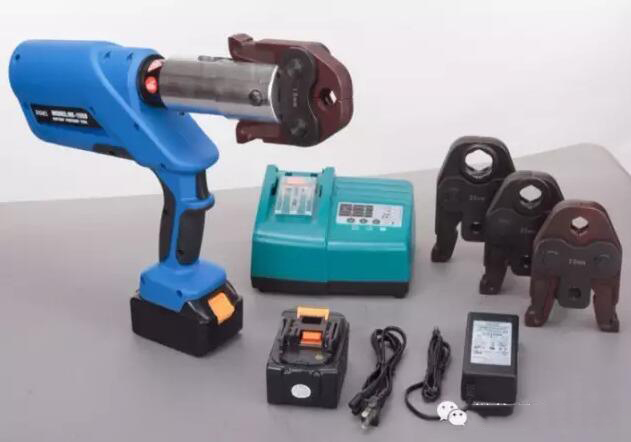

　　优良的龙岗区304 卡压式连接管道离不开细心、规范的操作，更离不开专业的卡压设备，作为不锈钢压接的前提，卡压设备也显得格外重要。大铭目前有充电式电动卡压枪、手动液压泵、电动液压泵三种卡压安装工具。每种卡压设备都有其本身的优势，充电式电动卡压工具重量轻，不仅能够在地面上使用，也可以在高空中进行卡压，不受场地的限制；手动泵本身依靠人工提供动力源，在没有电源的安装场所能够持续压接作业；电动卡压泵则在有电源的工况下能够节省人力，提高卡压安装效率，下面就介绍一下不同工具，以便选用时参考。

　　手动液压泵（MAXDN100）：

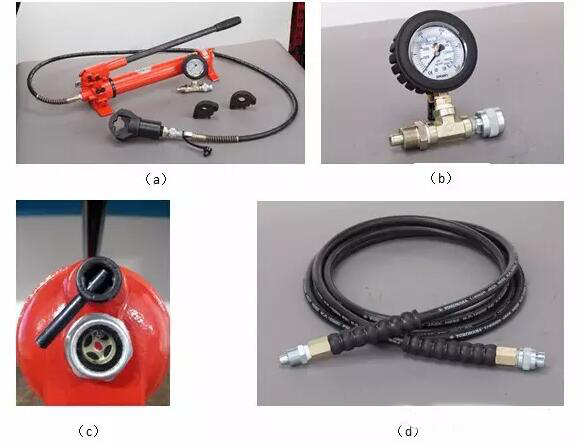

　　手动液压泵出力大，携带方便，在很多地方均有使用。配合油管以及钳座使用，是最早出现的压接设备，其结构紧凑，体积小、重量轻、携带方便。大铭根据在施工中使用时遇到的问题或注意事项对传统手动液压泵进行了一些改良：

　　1、在表头处覆盖一层塑胶表套；

　　2、油筒内部装有过滤网；

　　3、泵体尾座一部分有个透明的窗口。

　　表头处的表套能够很好地保护压力表，缓冲外界对表头的压迫；油筒里的过滤网采用磁性材料，对于油筒内部磨损的铁砂能够将其进行吸附，将油中混合的杂质清除，防止铁砂堆积与过滤网处造成堵塞，起到清洁作用，只需每隔一段时间进行清理即可；泵体尾座部分的透明窗口，通过窗口很容易观测油筒内的油量，以便及时注油，油筒内的液压油经过长时间工作会产生一定的质变，透过窗口也能清晰的看到油的品质好坏进行更换。

　　电动液压泵（MAXDN100）：

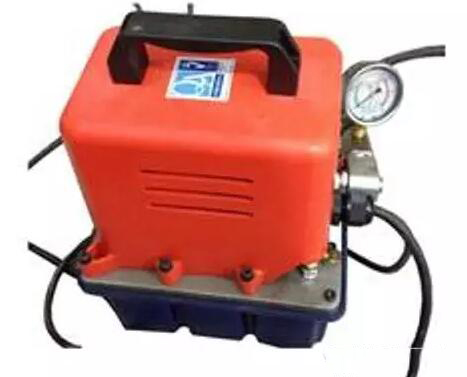

　　电动液压泵通过遥控式或脚踏式两种控制开关进行操作，在一定情况内减轻安装人员的劳动程度。出油口配制压力表，在压接过程中可随时观测压力大小，调节压力。

　　电动液压泵特点：

　　1.重量轻，方便携带；

　　2.易使用，安装效率高；

　　3.储油多，压接范围大，最大输出压力可达70MPa。

　　手持式电动卡压工具（MAXDN50）：

　　电动卡压工具采用液压传动，稳定性强，适用于DN8-DN50的管径。全自动压接过程，用时短，轻按开关开始压接，押解完成后自动复位，整个过程只需5-8秒。

　　钳座

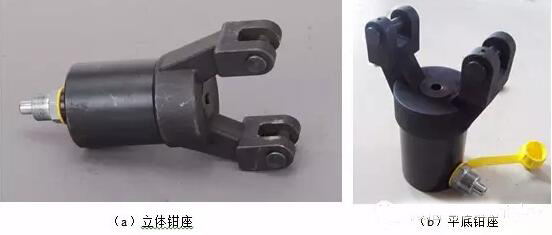

　　连接动力源与钳模的桥梁。钳座一般分为两种，有底部接油管类以及侧部接油管类，侧部接油管的钳座能够将钳座平放于地面，不易摇晃，易控制。

　　工作时通过钳座两侧的插销将上钳模固定，下钳模则通过下方钳座活塞杆中心孔配合顶起进行卡压。随着钳模经过反复的压接使用，压接次数过多时难免会产生一点磨损，为了保证压接品质，钳模在压接一万次过后进行更换。卡压钳经两万次使用进行一次更新保养。钳座分为大钳座和小钳座，大钳座适用于DN32-DN50，小钳座适用于DN15-DN25。

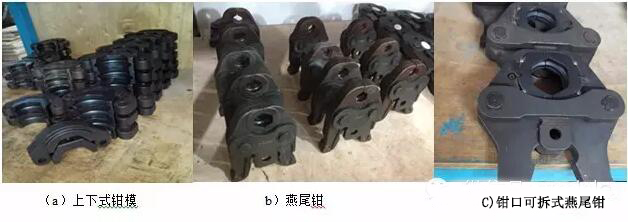

　　上下式钳模钳口

　　采用先进工艺生产，设计了最佳压缩比，经测试所有钳口压接后均能承受4MPa压力，压接后美观大方，变形适当。只需大钳座与小钳座两种钳座，压接时方便快捷，成本低廉。

　　燕尾式钳口

　　依照最佳力学分段设计，以DN32为界限使用两个钳臂进行替换压接，从而仅需较小的动力输出即可实现通用压接，避免了压接小口径时压力过大而大口径压接时压力不足的问题，同时考虑到携带的便捷，故将燕尾钳整体进行改进，将钳口部分重做，换成一个可拆卸的小钳口，这既减轻了重量同时又避免造成资粮浪费，降低了成本，有助于钳模寿命的延长。

　　用于手动液压泵或电动液压泵，（b）与（c）则是两种结构的燕尾钳，用于充电式卡压工具。

　　为了适应场地等因素，卡压连接的出现也涌出了多种卡压连接工具。良好的工具能够令压接事半功倍，对于薄壁不锈钢卡压连接使用的压接工具，大铭有齐全的卡压安装设备，保障龙岗区304 道安装工程的顺利进行。
