304不锈钢供水管道系统及产品介绍(五)

(五)管道的防结露和保温

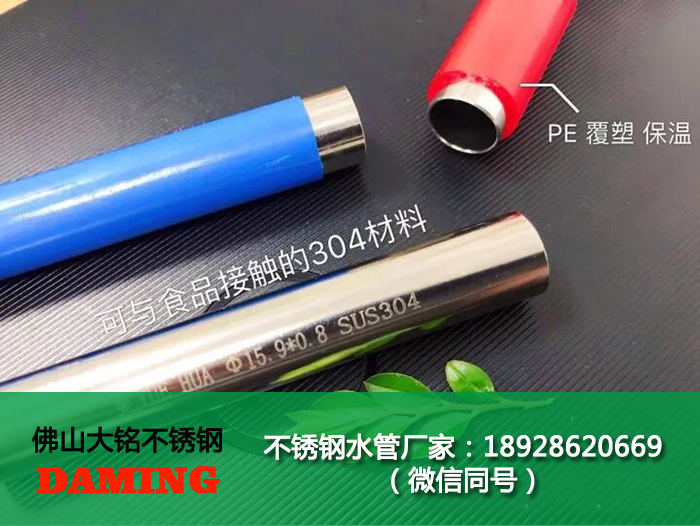

2、薄壁不锈钢管的导热系数为14.5w/(m·℃)或0.035ca1/(cm·s·℃),热水薄壁不锈钢管应采取保温措施;对嵌墙敷设的公称直径不大于20mm的热水配水支管,可采用覆塑 ;对公称直径大于20mm的热水管应釆用保温材料,其保温层厚度应经计算确定

绝热材料不可使用含可溶性卤族离子等腐蚀不锈钢管的材料。在有雨水侵入处或湿度高的场所还要作防水层,应采用不腐蚀的、不会使氯化物渗透到管壁上的材质

4、管道的保温、防结露及电伴热参见图集03S401

(六)水力计算

1、给水管道设计流量的计算,应按现行国家标准《建筑给水排水设计规范》GB50015的规定执行

2、在给水管道中,水流速度不宜大于20m/s。当公称直径不小于25mm时,水流速度宜采用1.0~1.5m/s;当公称直径小于25mm时,水流速度宜采用08~10m/sa

3、给水管道系统的沿程水头损失可按下列公式计算

式中i一冷水管道单位长度水头损失(kPa/m);

C—海曾威廉公式的流速系数,不锈钢管C=130

d管道的计算内径(m);

qg一给水设计流量

注:管道沿程水头损失可按附录五中附表的规定采用。

4、给水管道系统的局部水头损失宜按沿程水头损失的25%~30%计算。

水温高于10℃时,给水管道系统的沿程损失应按表5的规定值乘以温度修正系数。
