A.切断管子
使用切管设备切断管子,为避免刺伤封圈,请使用专用除毛器或锉刀将毛刺完全除净如图2-
B.放橡胶圈
C.画线:使用画线器在管端画线做记号,以保证管子插入长度,避免造成脱管。
D.插管:将管子笔直地插入管件内,注意不要碰伤橡胶圈,并确认管件端部与画位置相距3mm以内
E.封压:把封压工具钳口的环状凹部对准管件端部内装有橡胶圈的环状凸部进行封压(如图
F.确认封压尺寸:用六角量规确认尺寸是否正确,封压处完全插入六角量规即封压正确,避免封工具出现不良
2）安装要领
A.熟悉安装所要使用的工具,施工前安装人员应仔细阅读说明书,掌握其使用方法和操作技巧
B.每天施工前、施工中和施工后,均应检查安装工具是否良好,特别是卡压工具,发现不良应及时送修或更换
C.家装
切断后应内外去毛刺,特别不允许有外翻毛刺,以避免安装时管材插入管件割伤橡胶0型密封圈,造成卡压后渗漏
D.检查管件承口端密封圈是否完好,防止因漏装密封圈或密封圈破损造成卡压完成后管道系统渗漏而返工
E.管材插入管件前必须确定管材插入长度并划线作好标记,插入后确认在管材上所画的记号应距管件端部保持在300mm以内,以避免脱出而造成实际插入长度不足,卡压后引|起渗漏。插入长度(如
F.如管件和插入管村配合过紧,可用清洁水湿润管材和管件,不得使用油脂类润滑,以避免油脂使椽胶圈变形,造成卡压失败而漏水

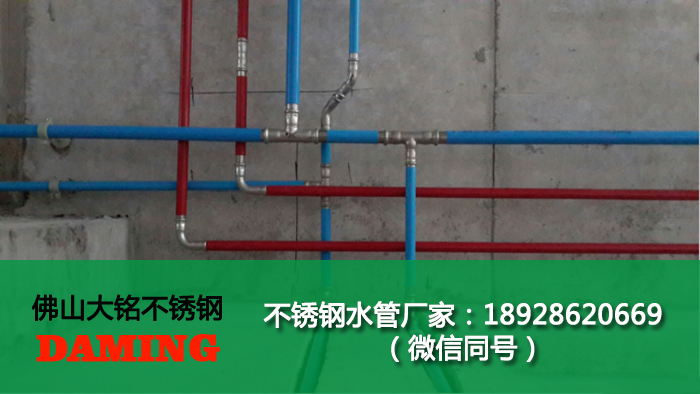

G.管道安装时应根据现场情况进行预装配,确认配管长度和管子插入管件长度无误后,方可进行卡压

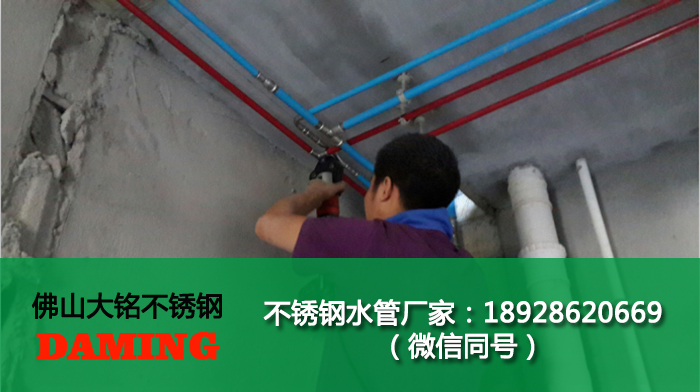

H.卡压作业时将专用卡压工具钳口的凹槽与管件环形凸部紧密结合,工具的钳囗必须与管材呈垂直状,确认无误后开始作业,直至钳口凹槽部咬紧管件、压至上下钳囗贴合,即可完成卡压连接
I.卡压作业时可通过察看卡压工具压力表显示值判断是否卡压到位,一般DN15~25的卡压压力为4.0Mpa,DN32~50的卡压压力为6.0Ma
J.整个施工过程要随时检查,用六角量规随时确认卡压连接是否完好。不得有漏卡、漏检等疏忽应确保安装质量万无一失，如发现管材、管件卡压不紧,可在原位重新卡压,直至用六角量规检查合格
K.如多次卡压仍达不到规定要求,应检查卡压工具是否完好、钳囗是否磨损,有问题及时与供应商取得联系,不合格工具不得勉强使用
L.卡压连接完成后,若发现划线记号于管件端部DN15~25距离超过3mm,DN32~50距离超过5mm,应将管件及两侧家装
管材变形处切除后重新施工
M.修正和变更时先切断配管,再按变更配管的需要加上可调对接头进行调整连接,但需注意确保材在管件内合理的插入长度
N.一端为承口的螺纹转换接头应先锁紧螺纹再进行卡压,否则卡压处容易松脱,而造成泄漏
O.安装时若发现管道弯曲、不直,应在直管部位进行修正,不可在管件部位校正,避免卡压处的松脱
P.管道安装中应适当分区,尽可能采用局部完工局部试压方法,视具体情况于保温施工前按规逐段进行耐压试验
Q.一般水压试验压力为最高实际工作压力的1.5倍,卡压后保压时间不得低于60min
R.施工现场应保持清洁,文明操作,管材及管件应堆放整齐,不得与杂乱异物随意堆放在一起
