福田区304卡压式不锈钢水管施工规范你清楚吗？

　　卡压式 在直饮水系统中使用日益广泛，卡压式薄壁不锈钢管的施工与以往的常用管材有较大区别，这需要我们有专业的施工规范作指导，掌握施工要点，进行规范施工。

　　卡压式不锈钢水管的优点

　　管道饮水是以自来水或符合生活饮用水标准的原水，经过深度净化后通过管道输送，供给用户直接饮用的纯净水。输水管材主要有不锈钢管、改性聚丙烯塑料管(PPR)等几种，其中卡压式薄壁不锈钢管既克服了PPR管易变形，受紫外线照射易老化的缺点，又避免了普通不锈钢管需现场氩弧烧焊，造价偏高的问题，以其力学性能优越，价格合理，安装方便的优势成为了首选直饮水管材，使用前景广阔。

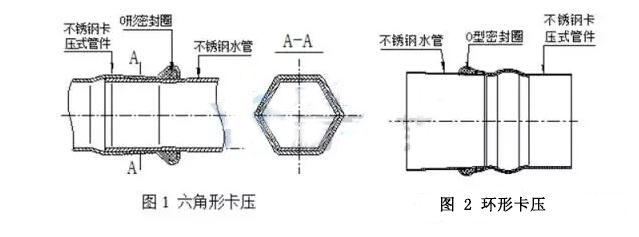

　　卡压原理——将不锈钢卡压式管件端口部的环状U形槽内装有O形橡胶密封圈，安装时将不锈钢水管插入管件端口内，再用专用卡压工具使水管、管件承口部位(DN15～～DN50六角形卡压，DN65～～DN100环形卡压)U形槽凸部缩径,从而压缩密封圈以保证足够的密封性能和连接强度。欧洲在上世纪60年代发明了挤压式连接技术。改项技术使不锈钢管的薄壁化得以实现，并于上世纪90年代引入中国，随后在国内成为重要的薄壁不锈钢连接方式。目前我国已定制一套完善的国标（GB/T19228薄壁不锈钢卡压式管件组件）。

　　卡压式 的施工步骤

　　1首先，根据施工图纸或施工要求进行配管。

　　2切断水管：

　　A、切管之前请先确认水管有没有损伤和变形；

　　B、切管时，DN15～～DN50水管可使用产生无毛刺和切屑较少的旋转式管子切管器进行切割，注意在切断时，管子切管器应垂直与管子轴心线，如切口倾斜会导致插入深度不正确，切割时请不要用力过大以防止水管变形；DN65～～DN100水管可使用砂轮机或高速锯齿机进行切割，切断后一定要用挫刀对管端进行倒角处理；

　　C、DN15～～DN100水管切断后应及时清除管端的毛刺和切屑，粘附在管子内外的垃圾和异物，并用棉丝或纱布等擦干净。见图1

　　3画线：对切断的管子进行处理后，请使用专用画线器或记号笔在管端画线做记号，以保证管子插入长度，避免因管子插入不到位而造成脱管或降低连接性能而引起泄漏。见图2

　　4插管：将管子笔直插入管件接头内，并确认管件端部与画线位置的距离。见图3

　　注意：A、插入前请确认密封圈是否确实安装在管件的U型槽内；

　　B、插入时如果管子倾斜勉强插入的话，易导致橡胶圈的损伤；

　　C、如果插入过紧可以在管子上沾水，不得使用油脂润滑，以免油脂使密封圈变形失效。

　　5卡压连接：

　　A、对DN15～～DN50的管件可用手动液压工具（工程专用）进行卡压，确定卡压钳口凹槽对准管件R凸起的圆弧部位，在正确施工情况下一般卡压压力如下表所示，此数据仅做为基准参考，主要以卡压钳的上下钳口面完全合拢或接触为止。见图4

　　B、对DN65～～DN100的管件用环模卡压时，环模的凹槽应对准管件R凸起的圆弧部位，上钳口顶住环模的挡板，锁住定位片。拉开环模模座活动销子，把环模口部的两个轴销放入环模模座已拉开的两个凹槽内，再把活动销子返回原处。检查一下是否全部到位，确定无误后进行卡压。压力加到20MPa时必须卸载压力，将环模旋转角度60︒，然后再次加压到规定压力60MPa，并保压1～2分钟后泄压，并用量规进行确认。见图5

　　施工要点

　　1.薄壁不锈钢管、管件不宜与水泥浆、水泥、砂浆、拌合混凝土直接接触。

　　2.管道安装间歇或完成后，管子敞口处应及时封堵。

　　3.当管道穿墙壁、楼板及嵌墙暗敷时，应配合土建工程预留孔、槽。留孔或开槽的尺寸宜符合下列规定：

　　a)预留孔洞的尺寸宜比管外径大50~100mm；

　　b)嵌墙暗管的墙槽深度宜为管道外径加20mm，宽度宜为管道外径加40~50mm；

　　c)架空管道管顶上部的净空不宜小于100mm。

　　4.管道穿过地下室或地下构筑物外墙时，应采取可靠的防水措施。

　　5.薄壁不锈钢管与阀门、水表、水咀等的连接应采用转换接头，不得在 上套丝。

　　6.安装完毕的干管，不得有明显的起伏、弯曲等现象，管外壁应无损伤。

　　7.管道系统的坐标、标高的允许偏差应符合表1的规定。

　　8.水平管道纵、横方向的弯曲，立管的垂直度，平行管道和成排阀门的位置允许偏差应符合表2的规定。

　　9.饮用水管道在试压合格后应采用0.03%高锰酸钾消毒液灌满管道进行消毒。消毒液在管道中应静置24h，排空后，再用饮用水冲洗。饮用水的水质应达到现行国家标准《生活饮用水卫生标准》GB5749的要求。

　　10.管子、管件在装卸、搬运时应小心轻放，且避免油污，不得抛、摔、滚、拖。

　　11.管道不得攀踏、系安全绳、搁搭手架、用作支撑等。
